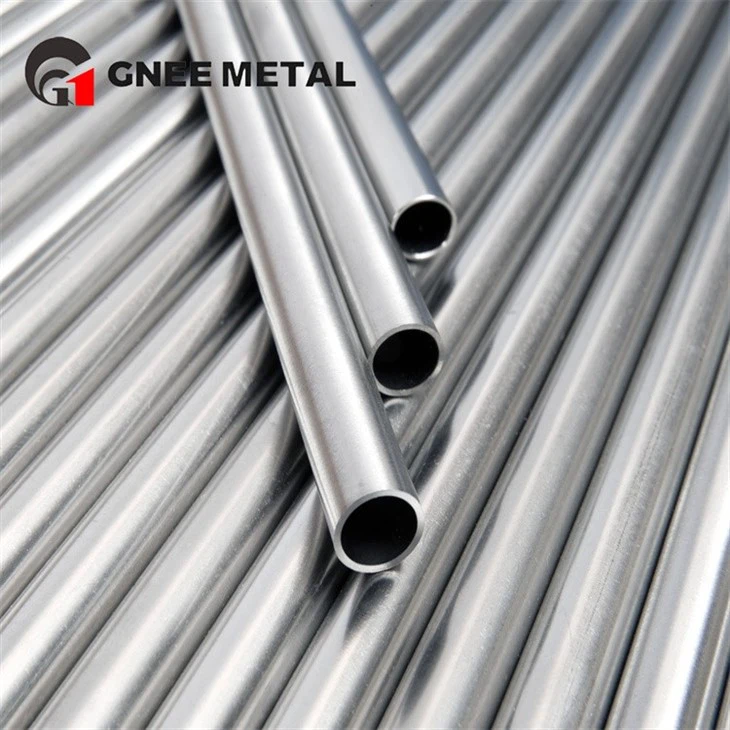

Rura tytanowa klasy 1

Parametr	Specyfikacja	Standard
Klasa materiału	Tytan klasy 1 (UNS R50250)	ASTM B265, ASTM B337
Typ rury	Bezszwowe (SMLS) i spawane (WELD)	ASTM B337 (bez szwu), ASTM B861 (spawane)
Zakres rozmiarów	OD: 1/8" do 12" (3 mm do 323,8 mm) Harmonogram: SCH 5 do SCH 80 Grubość ścianki: 0,028 cala do 1,0 cala (0,7 mm do 25 mm)	ASME B36.19M
Długość	Standard: do 20 stóp (6 m) Niestandardowe: dostępne-na-długość	-
Typy końcówek	Koniec gładki (PE), Koniec skośny (BE) do spawania, Gwintowany (na zamówienie)	ASME B16.25

Uzyskaj szczegółowe dane techniczne



Skład chemiczny (% wag. - typowy)

Element	Zawartość (maks. %)
Tytan (Ti)	Saldo (większe lub równe 99,5%)
Azot (N)	0.03
Węgiel (C)	0.08
Wodór (H)	0.015
Żelazo (Fe)	0.20
Tlen (O)	0.18
Inne elementy, każdy	0.10
Pozostałe elementy ogółem	0.40



Właściwości mechaniczne (stan wyżarzania - typowy)

Nieruchomość	Wartość	Jednostka	Norma testowa
Wytrzymałość na rozciąganie, min.	240	MPa (35 ksi)	ASTM E8
Granica plastyczności (przesunięcie 0,2%), min.	170	MPa (25 ksi)	ASTM E8
Wydłużenie w 2" / 50mm, min.	24	%	ASTM E8
Zmniejszenie powierzchni	30	%	ASTM E8
Twardość (Rockwella B)	70 - 85	HRB	ASTM E18
Moduł sprężystości	105	GPa (15,2 x 10⁶ psi)	-
Gęstość	4.51	g/cm3 (0,163 funta/cal3)	-

Niezrównana odporność na korozję:Gr1 zapewnia doskonałą odporność na wżery, korozję szczelinową i pękanie korozyjne naprężeniowe w środowisku chlorków i wody morskiej.

Doskonała spawalność i odkształcalność:Łatwe spawanie metodami GTAW/TIG w osłonie argonu-o wysokiej czystości. Doskonałe właściwości gięcia na zimno i formowania.

Lekkość i wysoki współczynnik-do-wagi:~40% lżejszy od stali przy porównywalnej wytrzymałości w wielu zastosowaniach korozyjnych.

Wysoka czystość i biokompatybilność:Niska zawartość żelaza i tlenu sprawia, że ​​nadaje się do-procesów chemicznych o wysokiej czystości i zastosowań zgodnych z wymogami FDA.



Zdolność	Kluczowe procesy i wiedza specjalistyczna
Precyzyjna obróbka	Frezowanie CNC, toczenie, wiercenie i gwintowanie. Wykorzystując ostre narzędzia, zoptymalizowane posuwy/prędkości i dedykowane chłodziwa, aby przezwyciężyć „gumowatą” naturę GR1 i osiągnąć wąskie tolerancje.
Formowanie i produkcja	Walcowanie na zimno, głębokie tłoczenie, gięcie na prasie krawędziowej, hydroformowanie. Wykorzystanie wyjątkowej plastyczności GR1 w przypadku skomplikowanych kształtów z kontrolowanym sprężynowaniem.
Spawanie i łączenie	Spawanie-argonem o wysokiej czystości (TIG), spawanie laserowe. Pełna-ochrona gazów końcowych dla spoin-wolnych od tlenków i odpornych na korozję-. Dostępne odprężanie po-spawaniu.
Cięcie i wykrawanie	Cięcie plazmowe-o wysokiej rozdzielczości, cięcie strumieniem wody, cięcie laserowe. Zapewnia czyste krawędzie przy minimalnej-strefie wpływu ciepła, co zapewnia doskonałą obróbkę końcową.
Wykończenie powierzchni	Polerowanie mechaniczne (na lustro lub satynowane), obróbka strumieniowo-ścierna, trawienie (wg ASTM/norm medycznych), pasywacja. Przygotowanie powierzchni do końcowego użycia lub pokrycia.

Uzyskaj bezpłatną próbkę i ocenę



Co to jest tytan GR1?
GR1 (Grade 1) to handlowo czysty, niestopowy tytan o minimalnej zawartości tytanu wynoszącej 99,5%. Jest to najbardziej plastyczny i odporny na korozję-gatunek spośród czystych stopów tytanu, dzięki czemu idealnie nadaje się do zastosowań, w których krytyczne znaczenie mają odporność na formowanie i korozję.



Czy tytan GR1 można spawać?
Tak, GR1 ma doskonałą spawalność. Spawanie łukiem wolframowym w gazie (GTAW/TIG) w osłonie argonu-o wysokiej czystości jest metodą standardową. Właściwe czyszczenie i ekranowanie są niezbędne, aby zapobiec utlenianiu i utrzymać odporność na korozję.



Czy tytan GR1 twardnieje?
Tak, podobnie jak większość czystych metali, GR1 może-utwardzić się podczas formowania na zimno lub obróbki. Wyżarzanie pośrednie może być wymagane w przypadku operacji poważnego odkształcenia w celu przywrócenia ciągliwości i zapobiegania pękaniu.



Czy GR1 można-poddawać obróbce cieplnej w celu uzyskania większej wytrzymałości?
Nie, GR1 to stop, którego nie można-poddawać się-obróbce cieplnej. Jego wytrzymałość wynika z obróbki na zimno. Wyżarzanie to jedyny proces termiczny stosowany w celu złagodzenia naprężeń i zmiękczenia materiału po obróbce na zimno.



Czy tytan GR1 nadaje się do implantów medycznych?
Tak, GR1 jest szeroko stosowany w stałych i tymczasowych implantach medycznych (np. płytkach kostnych, śrubach, siatkach czaszkowych) ze względu na jego doskonałą biokompatybilność, odporność na korozję w płynach ustrojowych i-nietoksyczny charakter.



Jak GR1 wypada w porównaniu z tytanem GR2?
GR1 ma niższą wytrzymałość, ale wyższą ciągliwość i odporność na korozję niż GR2. GR2 jest szerzej stosowany w zastosowaniach-ogólnych, natomiast GR1 jest wybierany do najbardziej wymagających środowisk korozyjnych lub tam, gdzie wymagane jest intensywne formowanie.



Formularz produktu	Dostępne kształty/typy	Wspólne stopnie	Typowe wymiary (zakres)	Standardowe specyfikacje
Tytanowe rurki i rury	- Bezszwowa rura - Spawana rura - Rurki wymiennika ciepła (-U-rurka, prosta) - Węże hydrauliczne i oprzyrządowania	GR1, GR2, GR7, GR9, GR12, GR5 (Ti-6Al-4V)	- OD:1/8" do 12" (3 mm - 325 mm) - Grubość ścianki:0,028" do 1,0" (0,7 mm - 25 mm) - Długość:Standardowe długości do 20 stóp (6 m), dostępne długości niestandardowe	ASTM B337, B338, B861, B862 ASME SB337, SB338
Blacha i płyta tytanowa	- Arkusz walcowany na zimno - Płyta walcowana na gorąco - Płyta ryflowana / płyta bieżnika	GR1, GR2, GR5, GR7, GR9, GR12	- Grubość arkusza:0,016" do 0,187" (0,4 mm - 4.7 mm) - Grubość płyty:0,187" do 4" (4,7 mm - 100 mm)+ - Szerokość:Do 60 cali (1500 mm) - Długość:Do 240 cali (6000 mm)	ASTM B265 ASME SB265
Tytanowy drążek i pręt	- Okrągły pasek - Pasek szesnastkowy - Pasek kwadratowy - Kuty pręt - Bezcentrowy pręt uziemiający	GR1, GR2, GR5, GR7, GR9, GR12	- Średnica pręta okrągłego:0,125" do 12" (3 mm - 300 mm) - Sześciokąt/kwadrat:0,125" do 4" (3 mm - 100 mm) - Długość:Dowolne, przycięte-na-długość lub zwoje (małe średnice)	ASTM B348 ASME SB348
Drut tytanowy	- Zwinięty drut spawalniczy - Przewód prosty - Drut sprężynowy - Drut mocujący	GR1, GR2, GR5 (ELI dla medycyny), GR7	- Średnica:Standard od 0,010" do 0,25" (0,25 mm - 6.35 mm) - Waga szpuli:Standardowe szpule 5 funtów, 10 funtów, 25 funtów; dostępne niestandardowe opakowanie	ASTM B863, F67 (dla medycyny)
Taśma i folia tytanowa	- Taśma walcowana na zimno (cewka) - Folia precyzyjna - Podkładka	GR1, GR2, GR5	- Grubość (paska):0,004" do 0,125" (0,1 mm - 3.1 mm) - Grubość (folia):0,0005" do 0,004" (0,012 mm - 0.1 mm) - Szerokość:Do 24 cali (600 mm)	ASTM B265 (pasek/folia)

Omów wymagania projektu



Nasza fabryka jest wyposażona w zaawansowane maszyny produkcyjne, w tym centra obróbcze CNC (od 3 do 5-osi),-precyzyjne walcarki do rur, walcarki do walcowania na zimno, zautomatyzowane linie do ciągnienia drutu oraz-sterowane CNC systemy cięcia (laser, strumień wody i plazma). Dysponujemy czystym warsztatem klasy 100 000 do produkcji medycznej i lotniczej, wspieranym przez stanowiska spawalnicze chronione-argonem, piece do wyżarzania próżniowego oraz laboratoria testujące jakość w pełnym spektrum, wyposażone w współrzędnościowe maszyny pomiarowe, spektrometr i sprzęt do testów ultradźwiękowych. Od surowca po gotowy produkt, każdy etap jest wykonywany w kontrolowanych warunkach, aby zapewnić dokładność wymiarową, integralność metalurgiczną i zgodność z międzynarodowymi standardami.



Nasz standardowy protokół pakowania obejmuje wiele warstw ochronnych dostosowanych do konkretnej formy produktu i wymagań klienta. Wszystkie materiały są najpierw czyszczone, suszone i owijane papierem VCI (inhibitorem korozji parowej) lub folią PE, aby zapobiec utlenianiu i zanieczyszczeniu powierzchni. Produkty są następnie bezpiecznie pakowane i zabezpieczane wodoodpornym papierem falistym oraz zabezpieczeniami krawędzi. Gotowe paczki umieszczane są w skrzyniach ze sklejki,-wytrzymałych pudełkach kartonowych lub zamykanych w-odpornej na wilgoć folii PVC na paletach, z wyraźnymi, trwałymi etykietami ułatwiającymi obsługę i identyfikację. W przypadku międzynarodowego transportu morskiego oferujemy drewniane skrzynie do fumigacji-z certyfikatem IPPC lub nadające się do transportu morskiego skrzynie eksportowe, dzięki czemu Twoje zamówienie dotrze bezpiecznie i w stanie gotowym-do-użytkowania, niezależnie od miejsca przeznaczenia.

Uzyskaj szybką wycenę i plan logistyczny
